電動推桿電器控制原理圖及注意事項！
來源:m.bajiajiao.cn|作者:揚州唯升 |發布時間:2008-12-23 |次瀏覽
電動推桿是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。電動推桿電器
電動推桿是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。

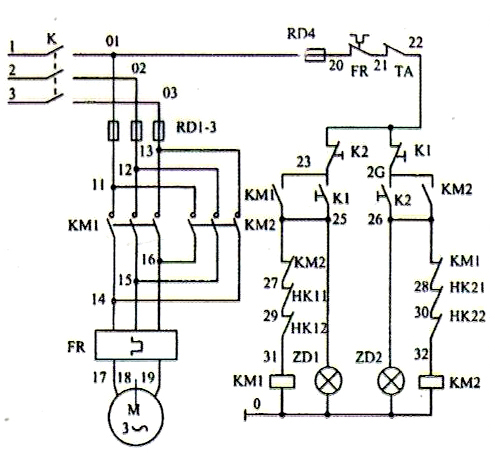

電動推桿電器控制原理圖如下：
電動推桿電器控制原理圖如下：
序號 | 名稱 | 規格 | 數量 |
1 | K組合開關 | 1 | |
2 | RD熔斷器 | 4 | |
3 | KM交流接觸器 | CJ1-10/22V | 2 |
4 | FR熱繼電器 | JB36F | 1 |
5 | ZD指示燈 | 綠色220V | 2 |
6 | TA停止按鈕 | 紅色 | 1 |
7 | K啟動按鈕 | 綠色 | 2 |
8 | HK11行程開關 | 上推極限（機內） | 1 |
9 | HK21行程開關 | 下拉極限（機內） | 1 |
10 | HK12行程開關 | 上推定位 | 1 |
11 | HK22行程開關 | 下拉定位 | 1 |
電動推桿控制注意事項：
1、使用電動推桿，嚴格按線路控制圖接線，若接線不當或舍棄過載控制，電動機燒毀及零部件損壞。
2、控制柜有紅線兩根，黃、綠線各一根。具體接線方法如上：
3、保證電動機順時針方向旋轉，則接線控制方式為：綠、紅線為拉回限位；黃、紅線為推進限位。
